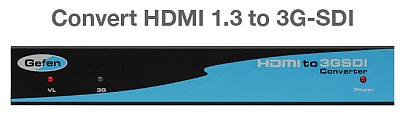

Gefen konvertor HDMI 1.3 na 3G-SDI

Gefen Převodník HDMI 1.3 do SD/HD/3G-SDI na 1080p/60 Hz s L/R analogovým audiem .


Gefen HDMI1.3-2-3GSDI Converter  převádí HDMI signál a převádí jej na výstupní formát SDI/HD-SDI/3G-SDI (SDI buď ve standardním rozlišení, HD-SDI High-Definition, nebo 3G-SDI high-definition s ultra vysokou propustností). Převodník bere  HDMI signál a zrcadlí ho  na dva identické výstupy SDI BNC. Jeden pár RCA-typ L / R analogového audio výstupu umožňuje sledovat zapouzdřené audio z HDMI  přes externí analogový zesilovač nebo přijímač.

LED indikátory na přední straně a spodní části jednotky informují o přítomnosti HDMI a stavu signálu SDI a pomohou při řešení potíží v případě chyby.

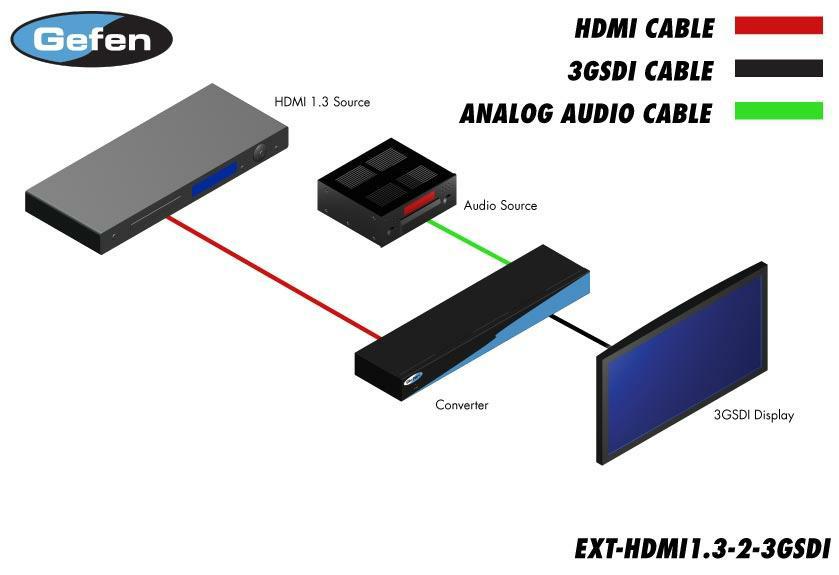

Jak to funguje
HDMI zdroj je připojen ke vstupu HDMI na HDMI 1,3 u převodníku  3GSDI . SDI zařízení je připojeno k SDI výstupům. Npájecí zdroj je připojen do převodníku HDMI 1.3 3GSDI Converter. Pokud je na vstupu HDMI a/nebo HDMI 1.3 signál ,  audio / video signály jsou převedeny na požadovaný formát na připojeném výstupu SDI A / V zařízení (displeje, audio přijímače).

DIP přepínače na spodní straně přístroje umožňují nastavit si kritické parametry uvnitř převodníku , jako například  úroveň 3G mapování , zkušební vzor a RGB rozsah .

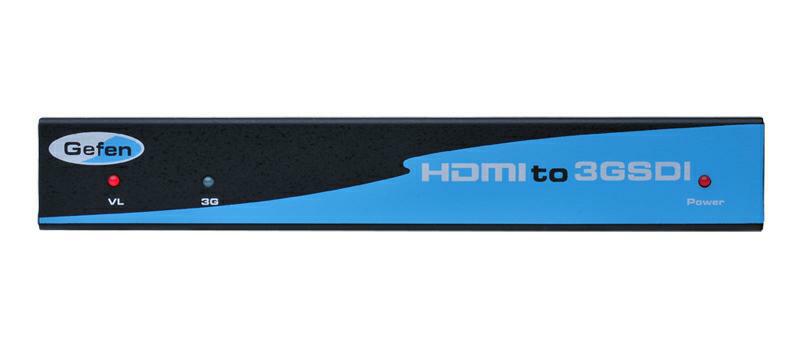

Tři (3) LED indikátory na čelním panelu indikují přítomnost rychlost přenosu dat až 3G-SDI, přítomnost kódování na HDMI a napájení jednotky.


Poznámka: V souladu se specifikacemi HDCP, HDMI šifrované signály nebudou převedeny na SD/HD/3G-SDI formátů. PC vstupní video formáty nejsou podporovány. Tento přístroj neobsahuje Video Scaler . Pouze SMPTE formáty jsou podporovány při použití SDI výstupu ; PC formáty nebudou převedeny.




Balíček obsahuje:

    * (1), HDMI 1.3 3GSDI Converter
    * (1) jeden  HDMI kabel (M-M) 1.8m
    * (1) jedne 5V DC zdroj
    * (1) Uživatelská příručka  /anglicky /


Features:

   * 12-bit color depth for greater precision and dynamic range (HDMI input only)
   * 10-bit color depth on the SDI output under all conditions (including 3G-SDI output)
   * Maximum output resolutions 2048x1080/24 (2K) and 1920x1080p/60 (1080p)
   * Settings (Test pattern, RGB input range, 3G level selection) are done via a built-in bank of DIP switches underneath the unit
   * Two (2) mirrored SDI copies of the HDMI input signal present at the SDI output jacks
   * Two (2) analog audio L+R RCA jacks allow monitoring of the HDMI input source audio in 2-channel mode (provided no HDCP is present)
   * Supports up to 4 stereo 48/96/192 KHz audio streams per HDMI input (embeds up to 8 HDMI digital audio channels into the SDI link)
   * Supports 3G-SDI Level A for 1080p format only
   * Supports 3G-SDI Level B (2 x SMPTE 292M HD-SDI) for 1080p format only
   * Bank of LED indicators provide status and aid troubleshooting
   * Power LED, HDMI signal lock LED on front of unit
   * 3G Rate LED indicator (blue) lights when SDI output is at the 3G data rate and when HDMI input is of the format 1080p/50-60
   * LED indicators underneath unit indicate presence of HDCP, color space type (HDMI input), color sampling type, and Deep Color level (at least 10 bits).
   * Color bar test pattern generator at 720p/60
   * Field-upgradable firmware via USB port.

Specifications:

   * Maximum resolution output: 2048x1080 / 24 Hz

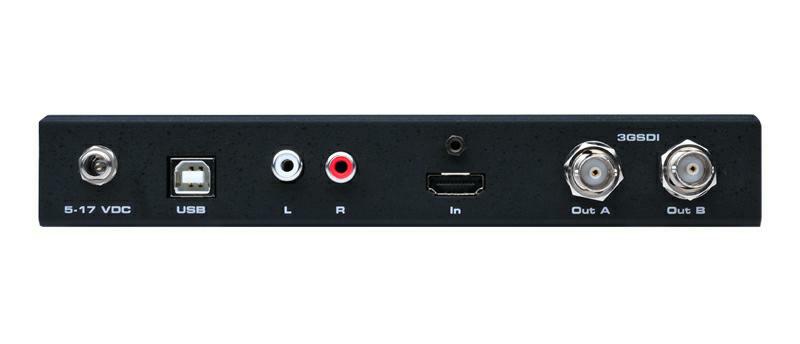

   * Input Connector: (1) HDMI Type A 19-pin Female
   * Input Connector: (1) USB female, type B (for in-the-field firmware upgrades)
   * (2) Audio Output Connectors: RCA-type L+R analog audio jacks
   * (2) Video Output Connectors: SDI/HD-SDI/3G-SDI female BNC
   * (3) LED Front Indicators: 3G/HDMI data rate detect, HDMI 1080p video lock, 5V Power
   * (4) LED Bottom Indicators: HDCP detect, color space indicators (2), Deep Color 10-bit or better detect
   * SDI Compliant (SMPTE 259M, up to 360 Mb/s)
   * HD-SDI Compliant (SMPTE 292M, up to 1.485 Gbps) (no Dual Link Support)
   * 3G-SDI Compliant (SMPTE 494M/495M, up to 3.0 Gbps)
   * 3G-SDI Levels A and B Compliant (for 1080P resolution only)
   * Power Supply: 5V DC / Power Consumption: 2.5 Watts (max.)
   * Dimensions: 7.5''D x 8.2'' W x 1.7''H
   * Rack Size: 1U (half-width)
   * Shipping Weight: 4 lbs.
   * HDMI 1.3 Compliant
   * HDMI 1.2 Compatible
